CLTについて

HOME > CLTについて

CLTとは

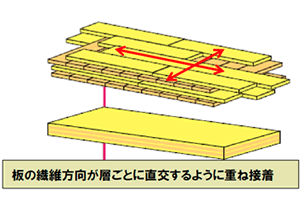

Cross Laminated Timber(クロス・ラミネイティド・ティンバー)の頭文字を取った略称で直交集成板と呼ばれ、板の木目が層ごとに直交するように重ねて接着したパネルのことです。
1990年代ヨーロッパで開発、優れた製品性能が評価され、これまで中高層建築物の躯体として使われていた鉄筋コンクリートに代わる建築材料としてCLTの需要が飛躍的に拡大しています。
日本では、現在CLTを構造材として3階建の建物が建築されており、新たな木質構造材として期待されています。


CLTの断面構成は6種類あり、以下の様に呼ばれています。

 ・3層3プライ / 3層4プライ
 ・5層5プライ / 5層7プライ
 ・7層7プライ / 9層9プライ

 ・1プライ(ラミナ)の厚さは12~50mm

  成型材は、厚さ36~450mm

幅 300mm~

長さ900mm~


※ 図は、日本CLT協会及び農林水産省のHPより抜粋




CLTを使用した施工例 (写真提供:(一社)日本CLT協会)

[ 海外 ]

ウィーン 7階建てビル


ウィーン ショッピングリゾートG3


ミラノ 9階建てビル

[ 国内 ]

CLT勝山共同住宅


CLT勝山共同住宅 施工の様子


真庭市役所前バス待合所


高知おおとよ製材社員寮
